Upute za gradnju s IZO Profi opekom

Gradnja kroz sva četiri godišnja doba samo uz Porotherm IZO Profi & Dryfix.extra.

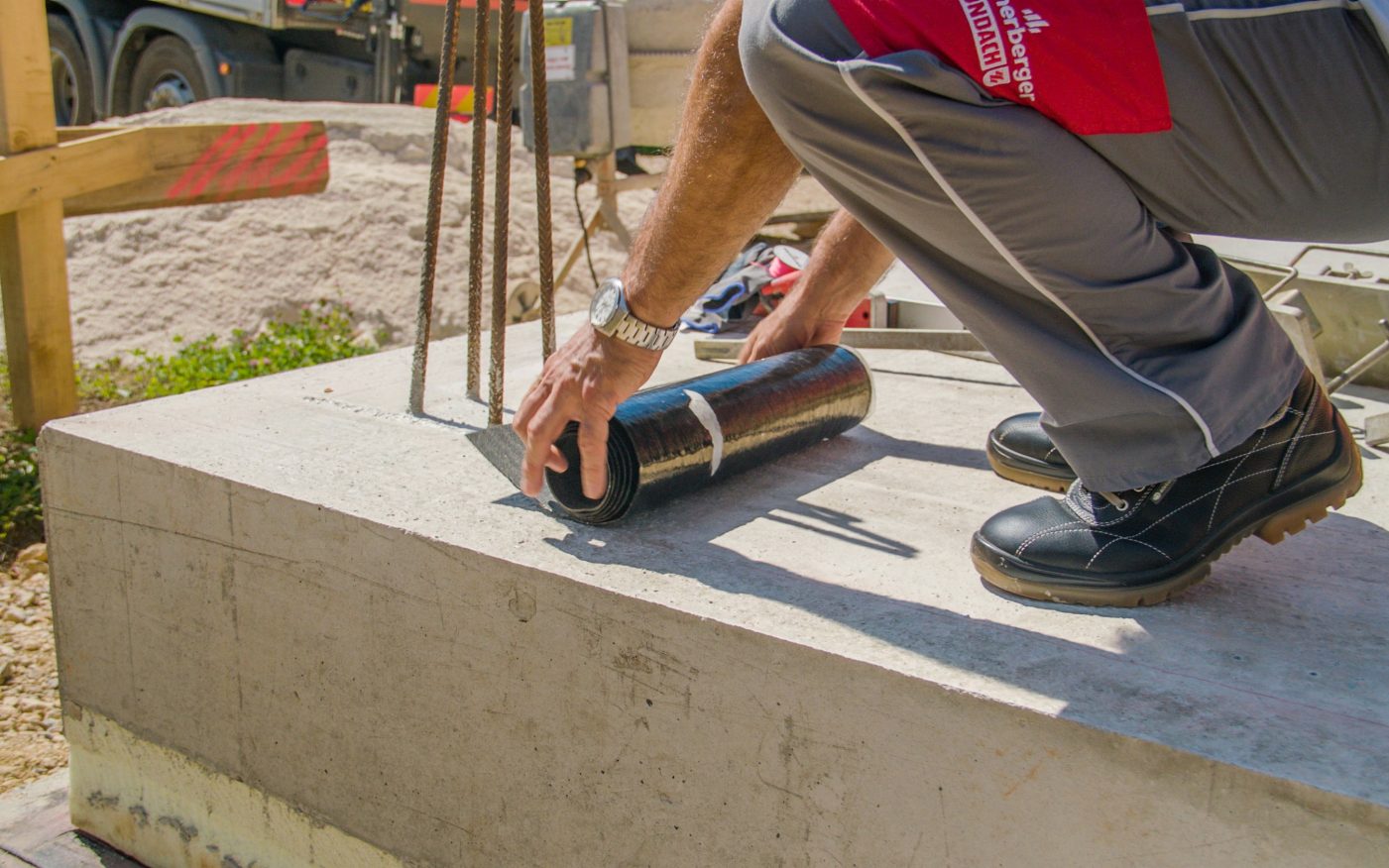

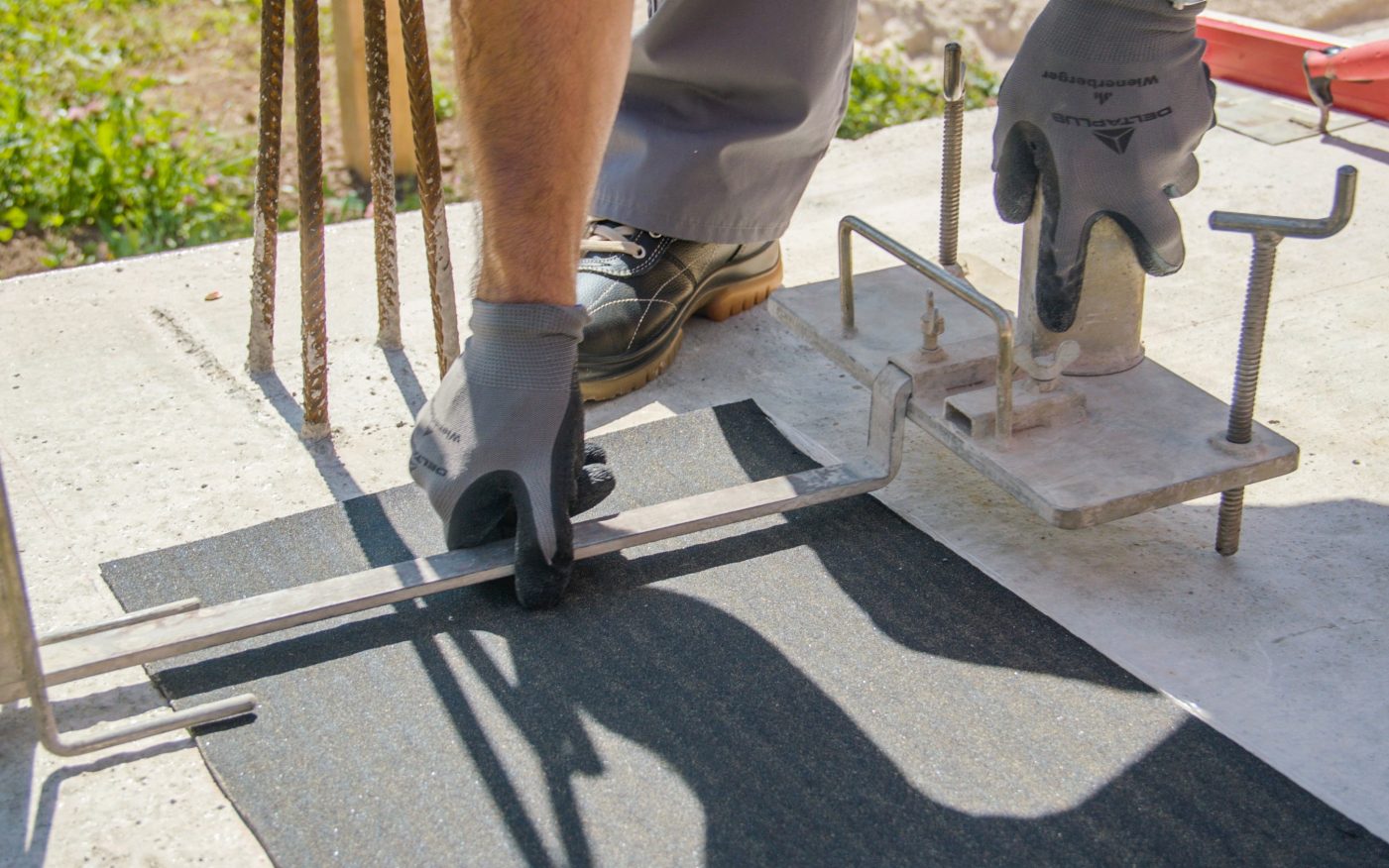

Horizontalna hidroizolacija

Nakon izrade temelja i podne ploče, potrebno je postaviti horizontalnu hidroizolaciju u obliku ljepenke ili polimernog premaza kako bi se spriječila pojava vlage u zidovima. Time se sprječava skupocjeno naknadno saniranje vlažnih zidova.

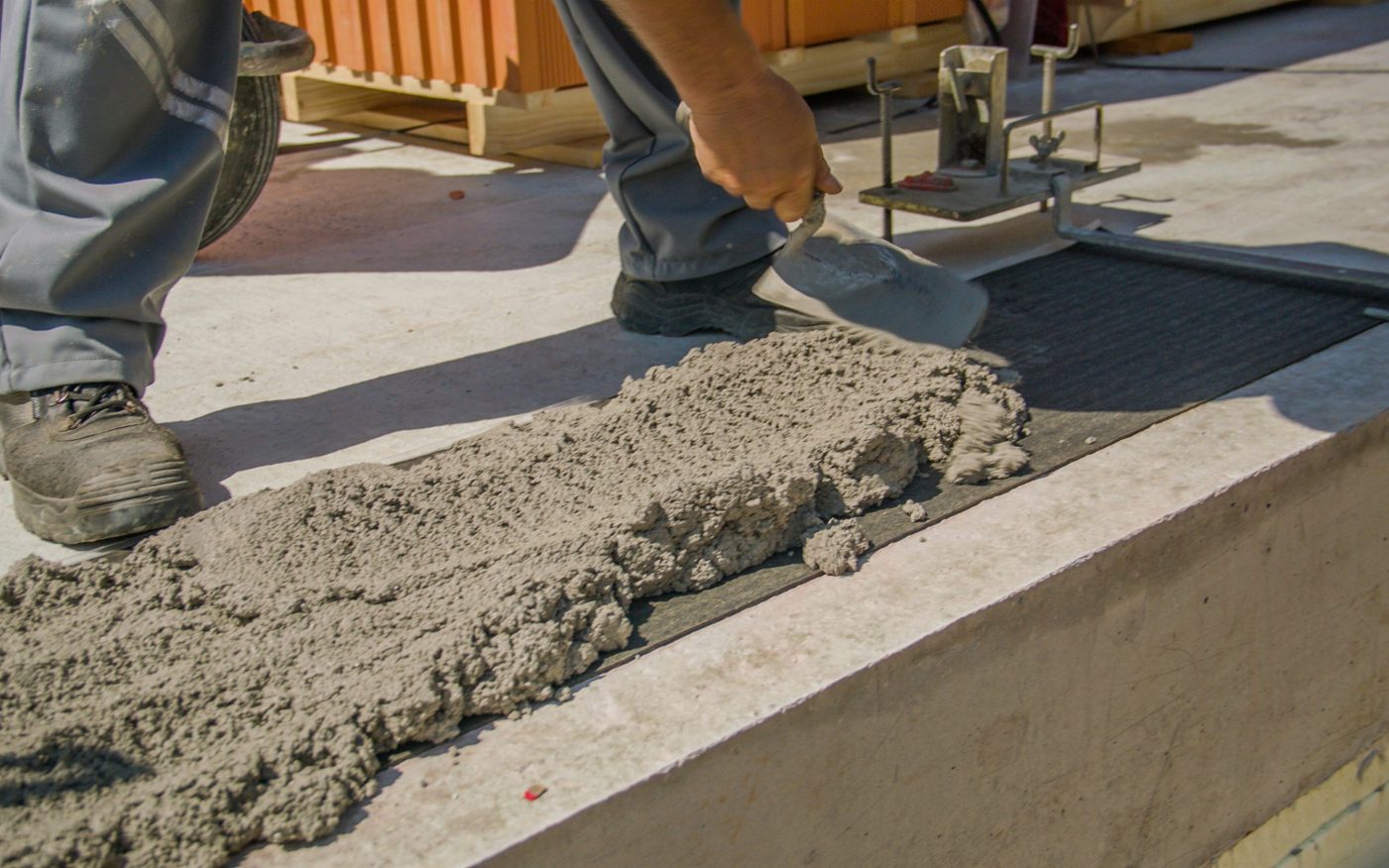

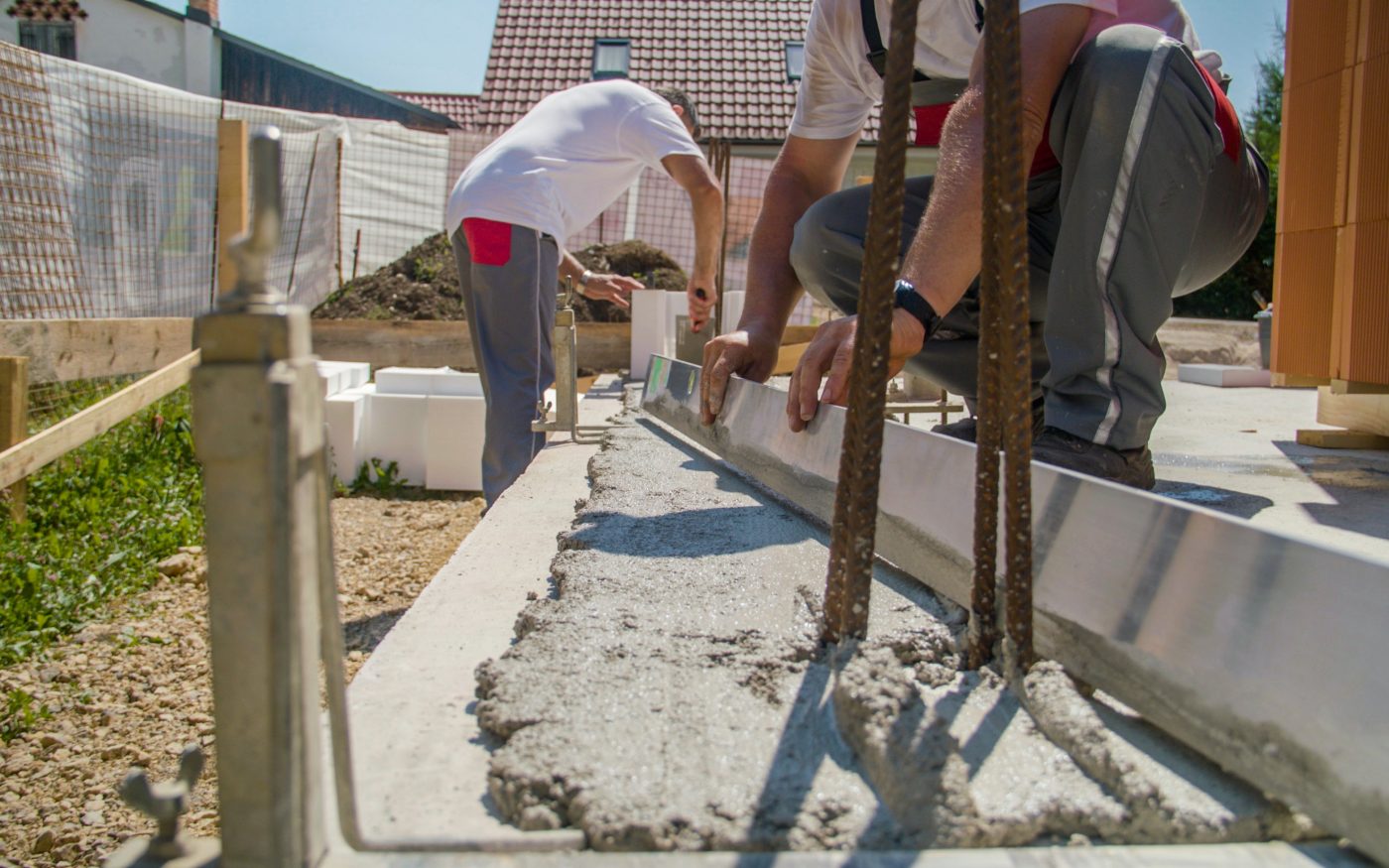

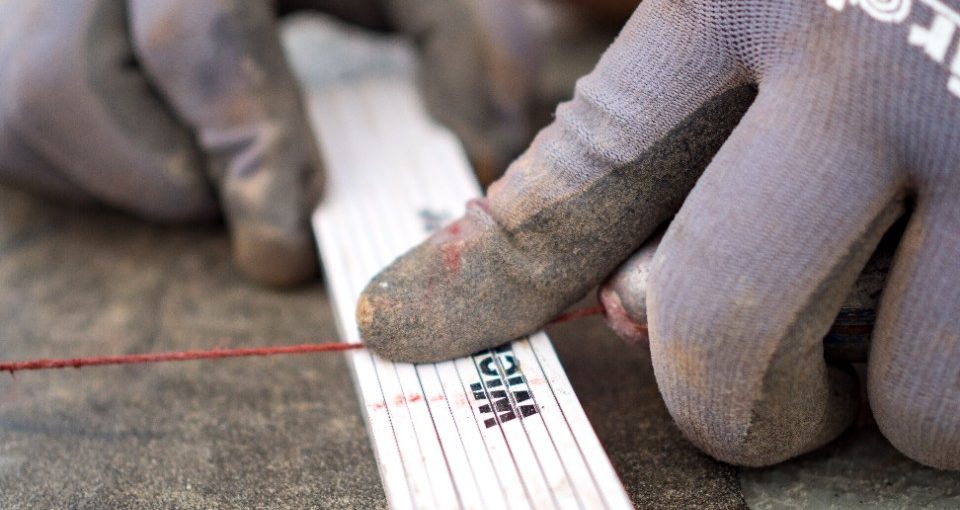

Izravnavajući sloj morta

Nakon postavljanja hidroizolacije potrebno je označiti položaj i debljinu zidova prema projektu. Prije podizanja zida potrebno je izravnati podlogu. Polazeći od najviše točke za prvu horizontalnu sljubnicu opeke postavlja se izravnavajući sloj morta debljine oko 1,5 cm. Preporučeno je koristiti toplinski mort Porotherm TM50 kako bi se umanjio efekt hladnog mosta. Dobro je koristiti uređaj za izravnavanje (specijalno za brušenu opeku Nivelirmax) koji omogućuje milimetarski točno skidanje slojeva morta s mjernom letvom.

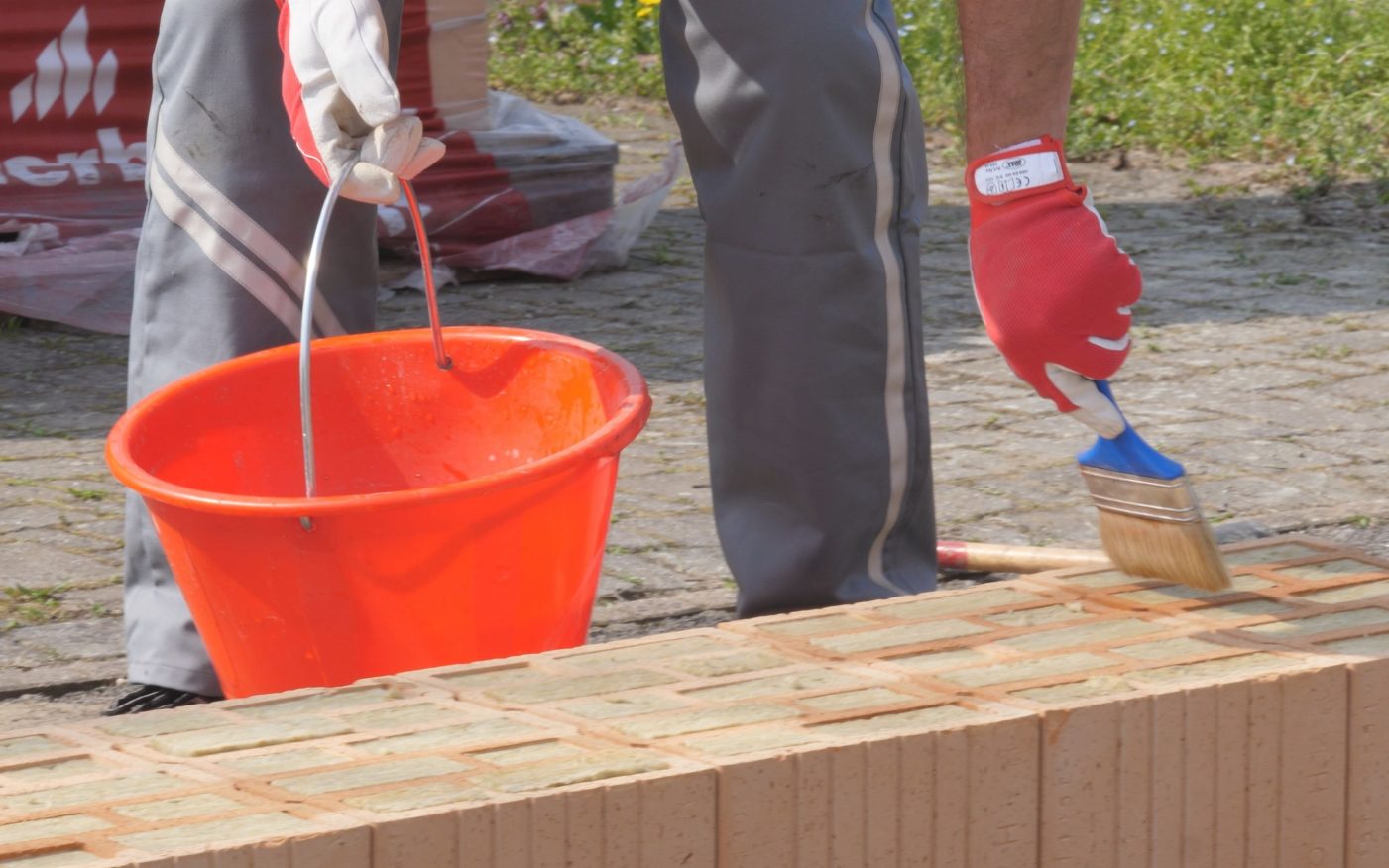

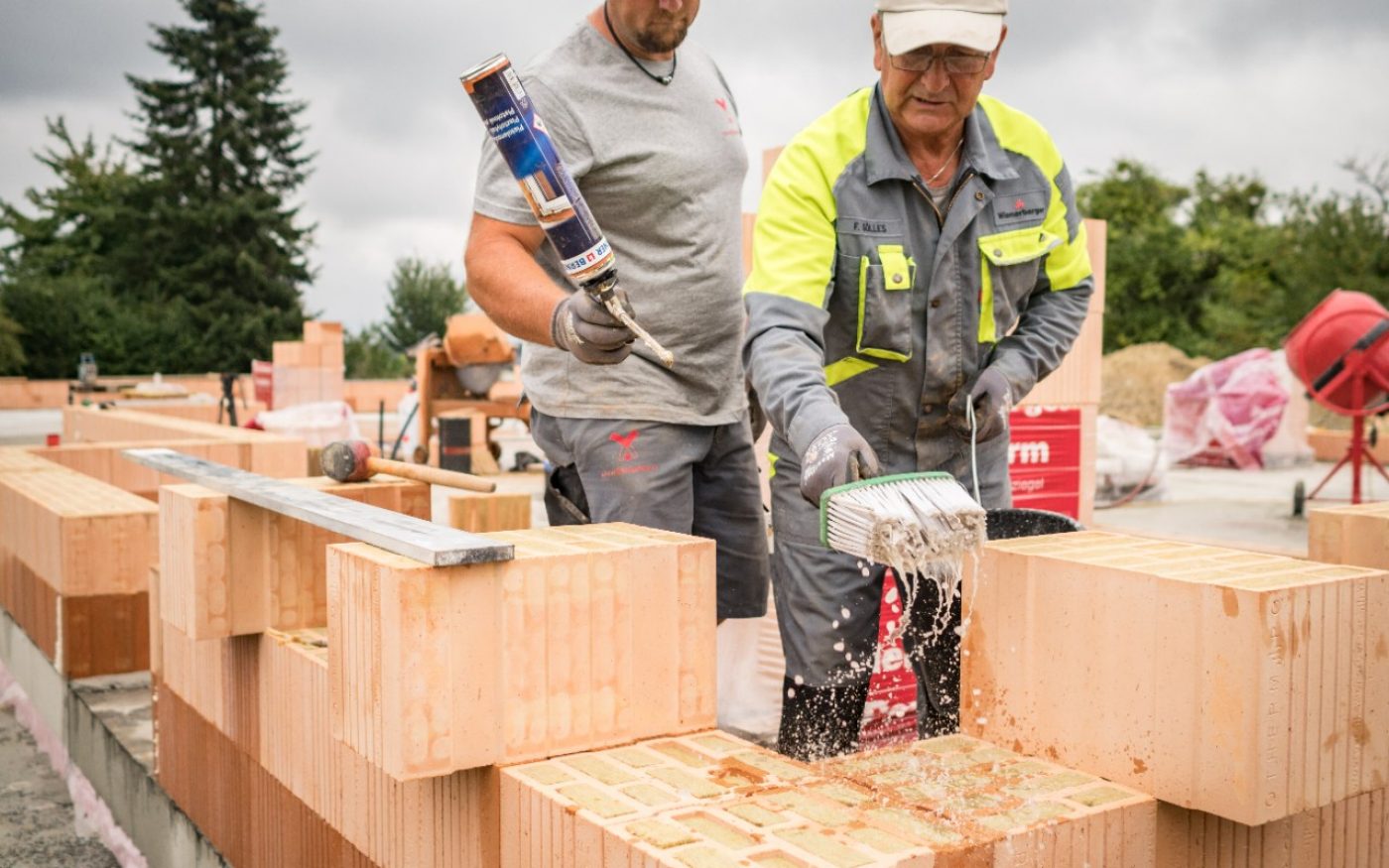

Priprema Porotherm IZO Profi opeke

Horizontalnu površinu opeke potrebno je očistiti od prašine zidarskom četkom namočenom vodom.

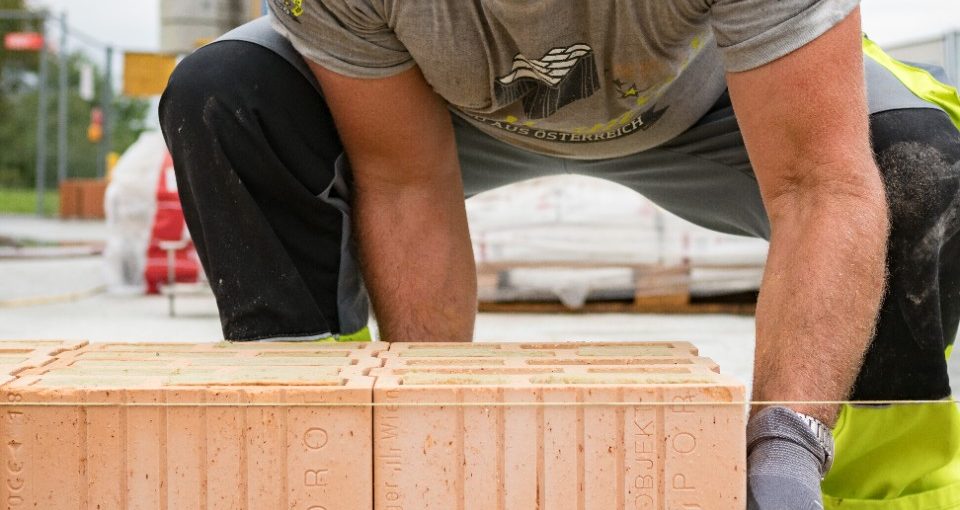

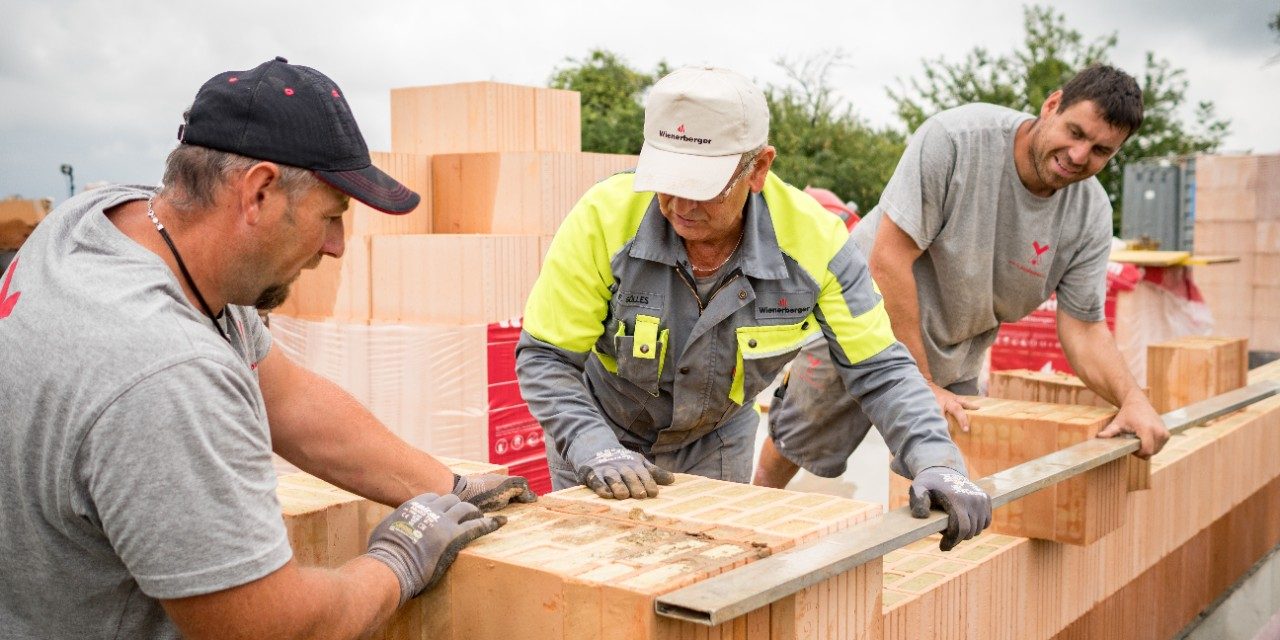

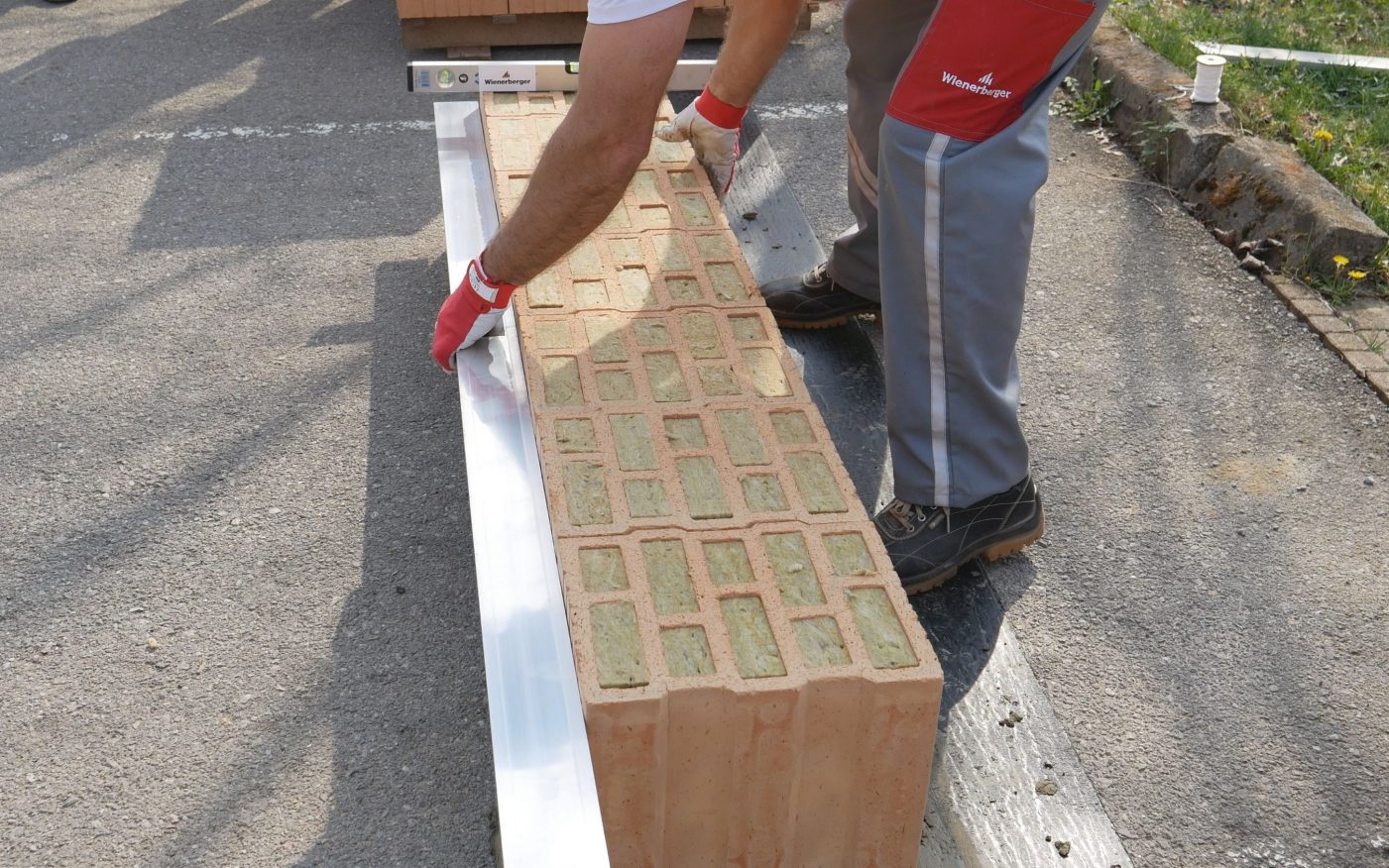

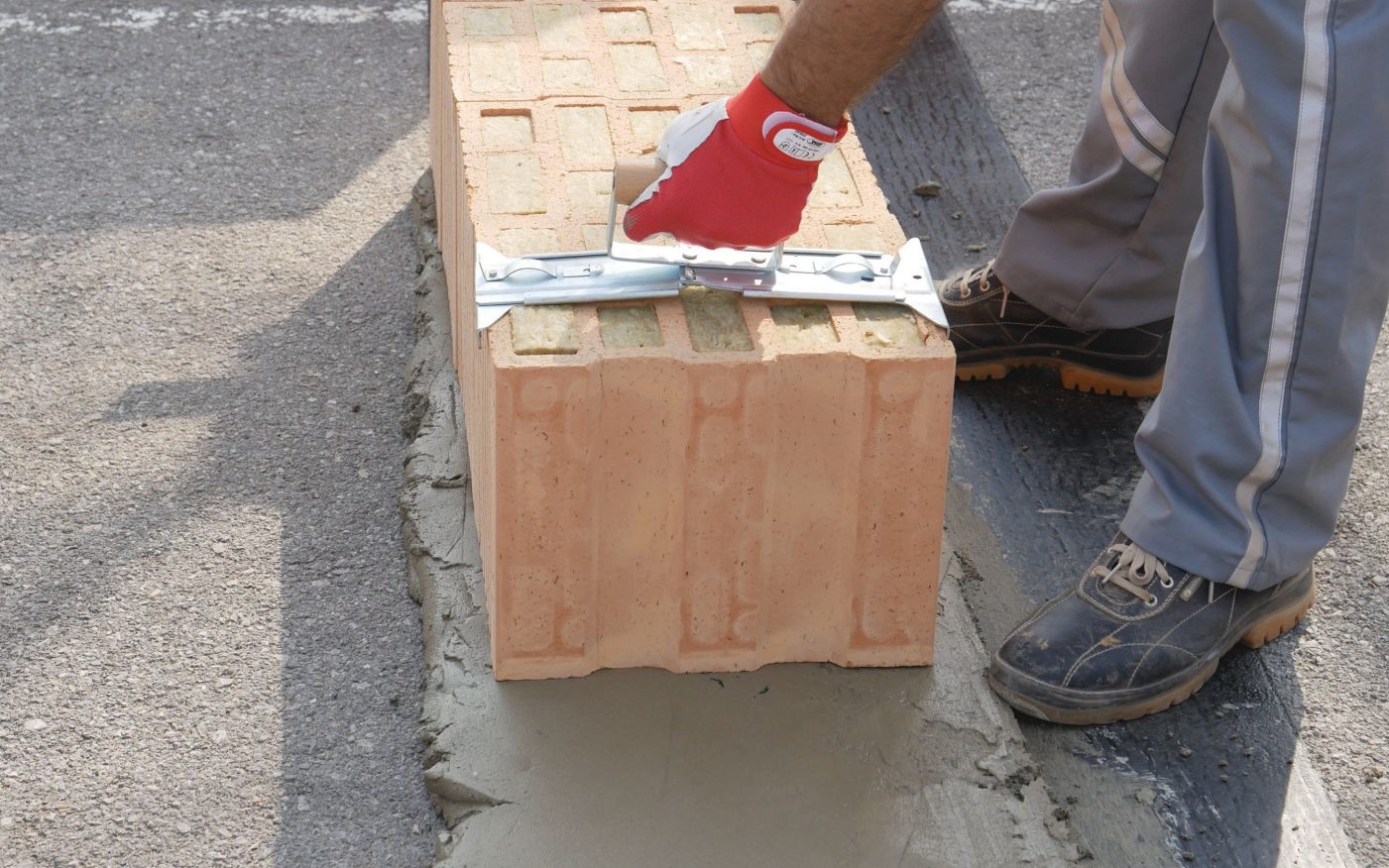

Zidanje prvog reda

Prva horizontalna sljubnica postavlja se na još vlažni sloj izravnavajućeg morta. Vrlo je važno s najvećom pažnjom izvesti točno postavljanje prve horizontalne sljubnice na ravnu površinu, zatim ispitati ravnoću površine te je eventualno korigirati pomoću 3-4 m dugačke alu-letve. Opeke se slažu jedna do druge sistemom pero - utor.

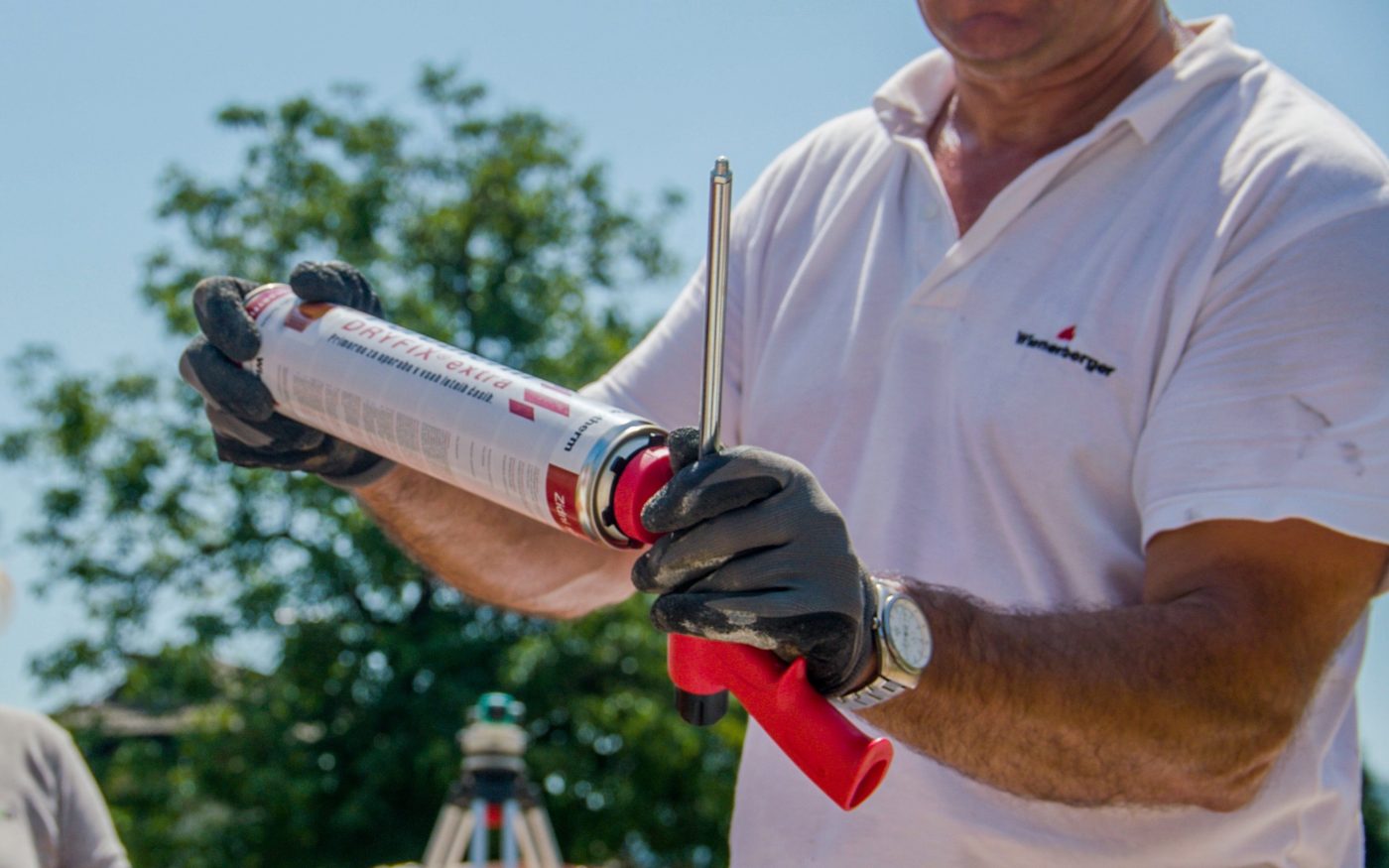

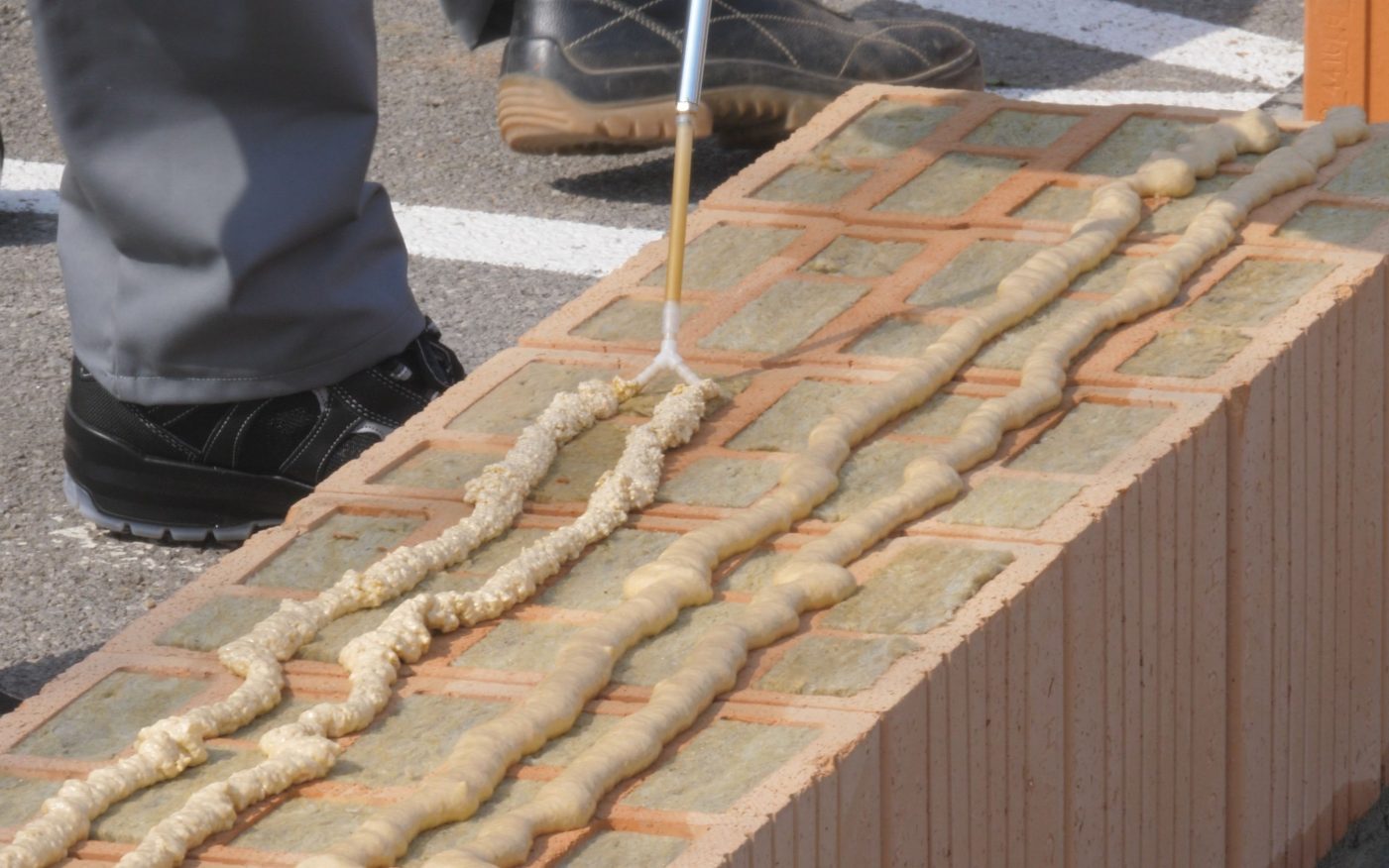

Priprema Porotherm Dryfix.extra

Dryfix dozu potrebno je prije upotrebe protresti otprilike 20 puta (prije svake upotrebe) i učvrstiti je na adapter pištolja. Na vrh pištolja se postavlja plastični adapter (Y mlaznica za Porotherm IZO Profi opeke), kako bi se ljepilo nanjelo u dvije male trake (sa svake strane) koje se nalaze na keramičkom dijelu bloka. Na taj način dobijemo ukupno 4 niza ljepila.

Širina niza ljepila pri tome odgovara debljini stijenke odnosno pregrade bloka (oko 1,5 cm). Prije početka zidanja treba odvrnuti sigurnosni vijak na pištolju i pritisnuti otponac minimalno 2 sekunde (kako bi se cijev pištolja napunila i pustiti da ljepilo kratko iscuri van). Izlazak ljepila regulira se otponcem.

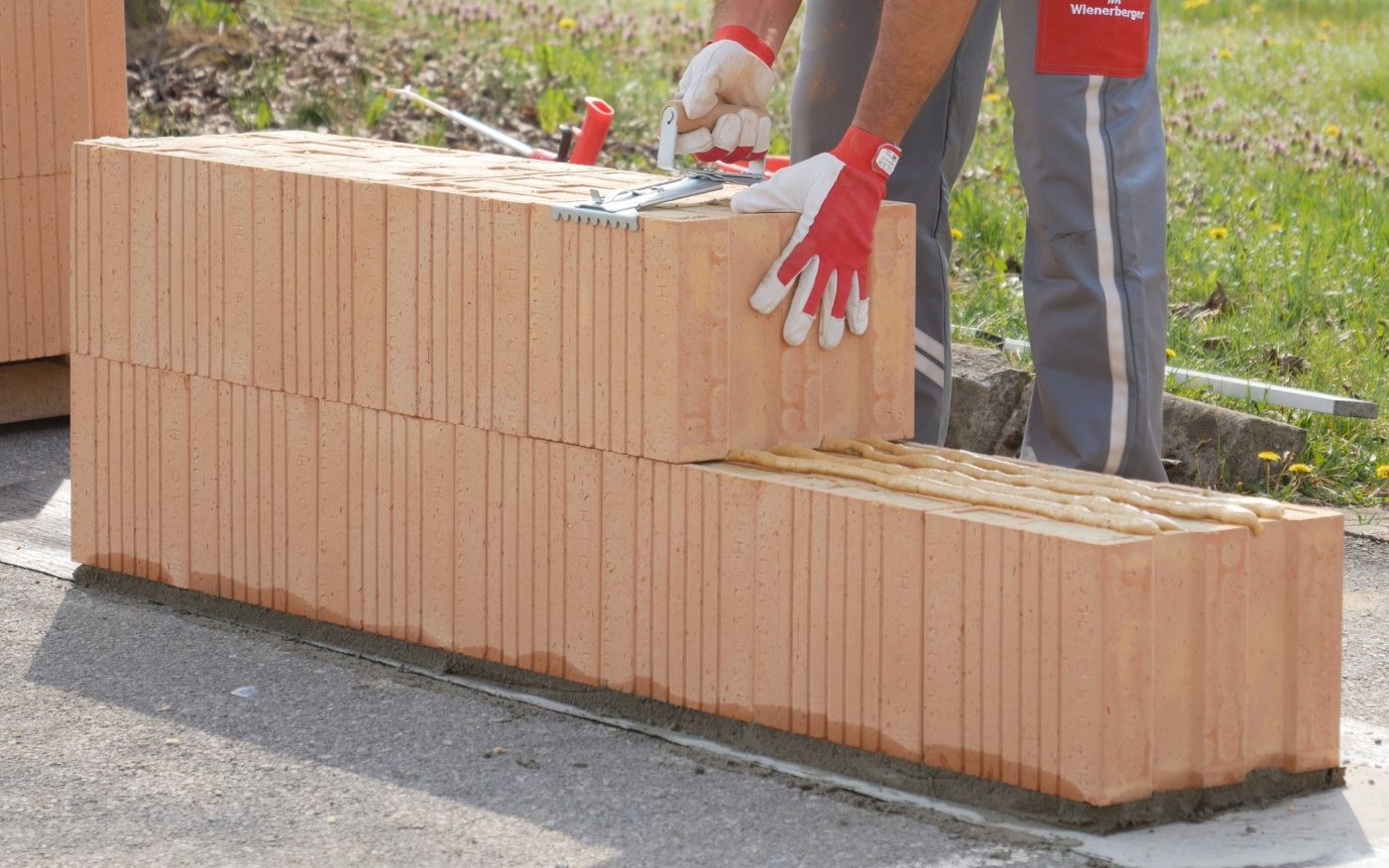

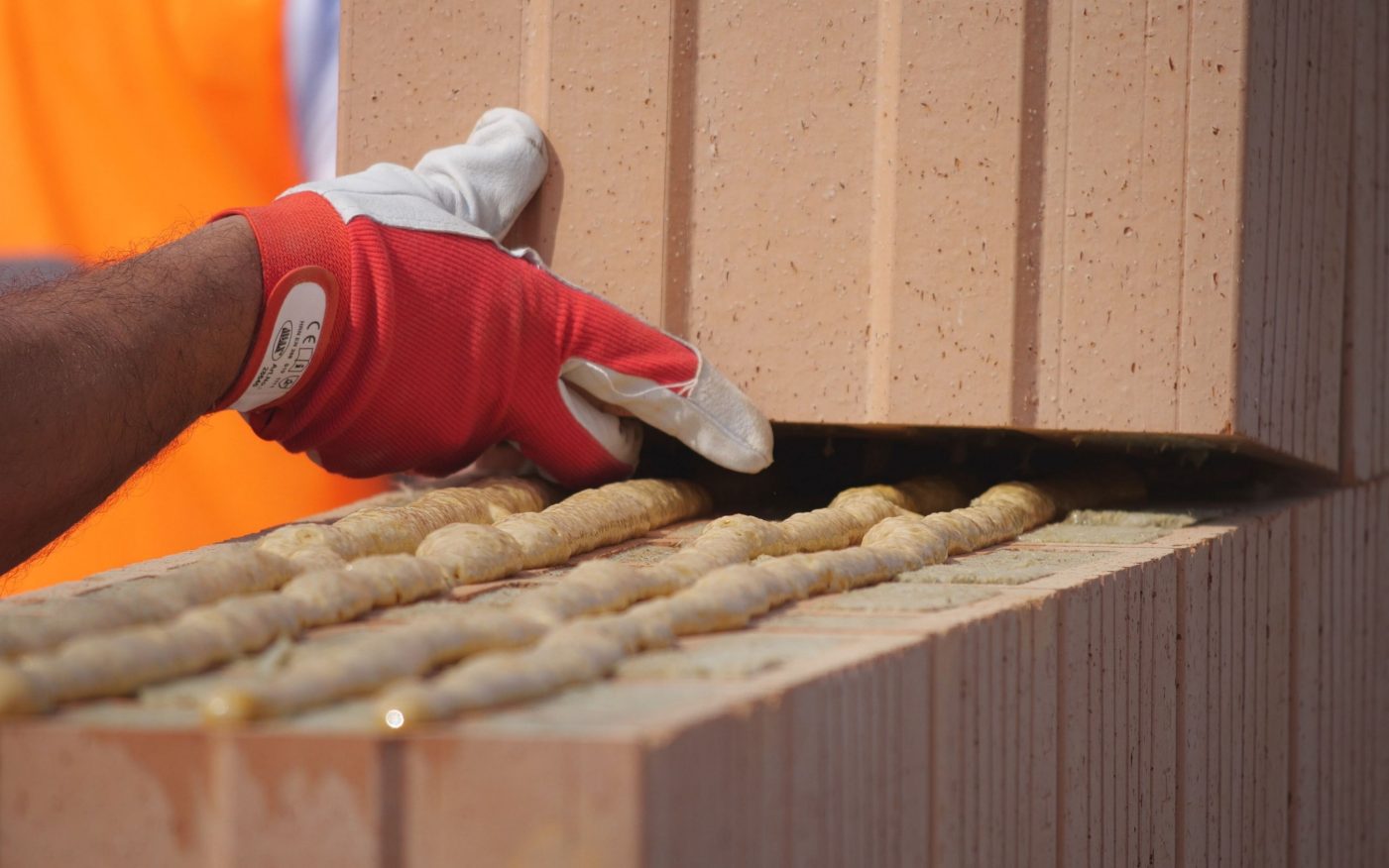

Zidanje

Nakon postavljanja ljepila, opeka se normalno polaže na horizontalne sljubnice s minimalnim preklopom 1/3 dužine opeke. Nakon što je opeka postavljena ne smije se više pomicati. Nakon upotrebe zatvoriti sigurnosni ventil na pištolju. Na pištolju uvijek treba ostaviti jednu napunjenu dozu. Dozu, nakon upotrebe, ostaviti uvijek u uspravnom položaju. Ukoliko se doza ljepila skida s pištolja, pištolj je potrebno očistiti “čistačem”. Vertikalne serklaže moguće je izvesti pomoću Dryfix kuta kako bi se spriječila pojava hladnih mostova.

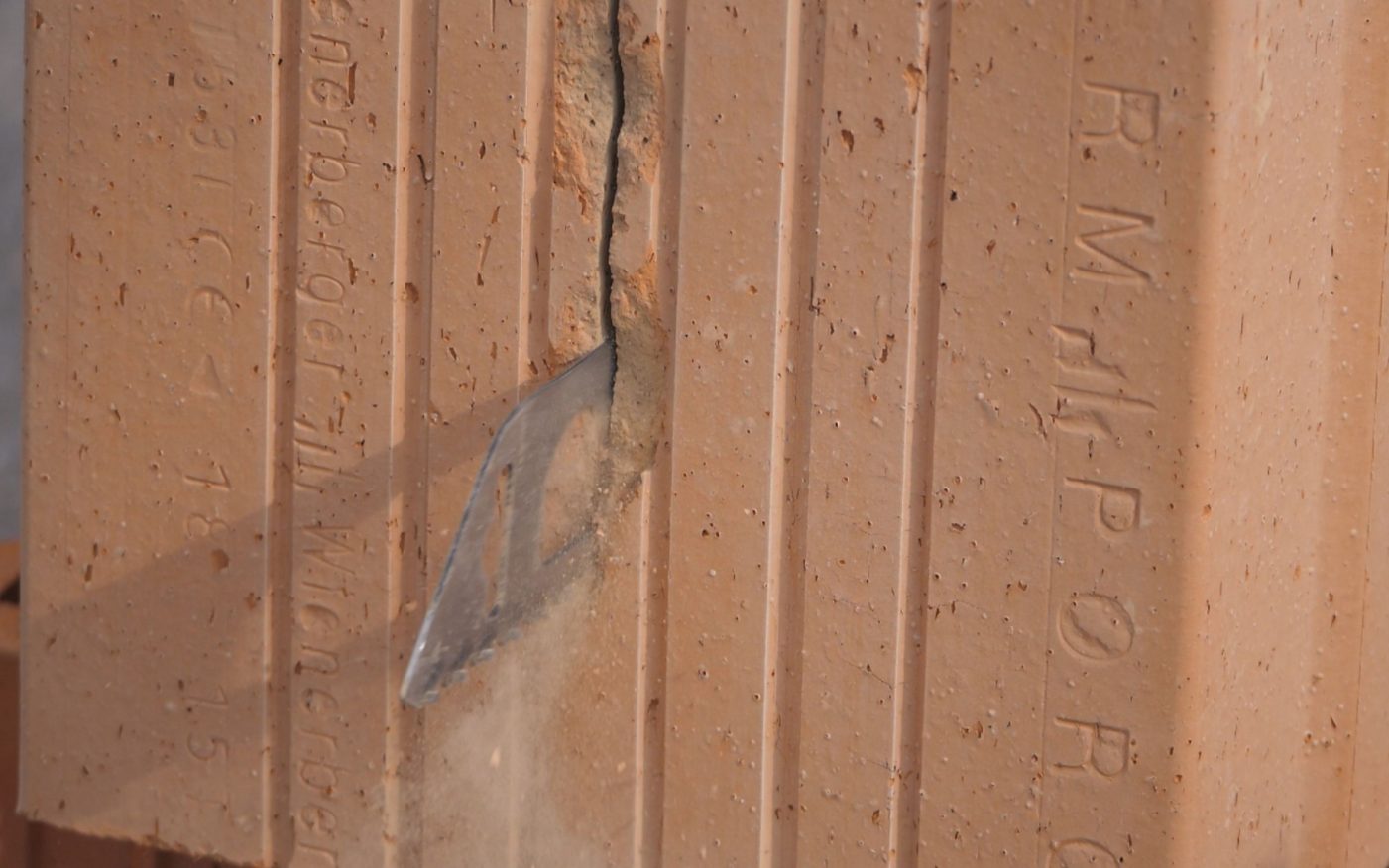

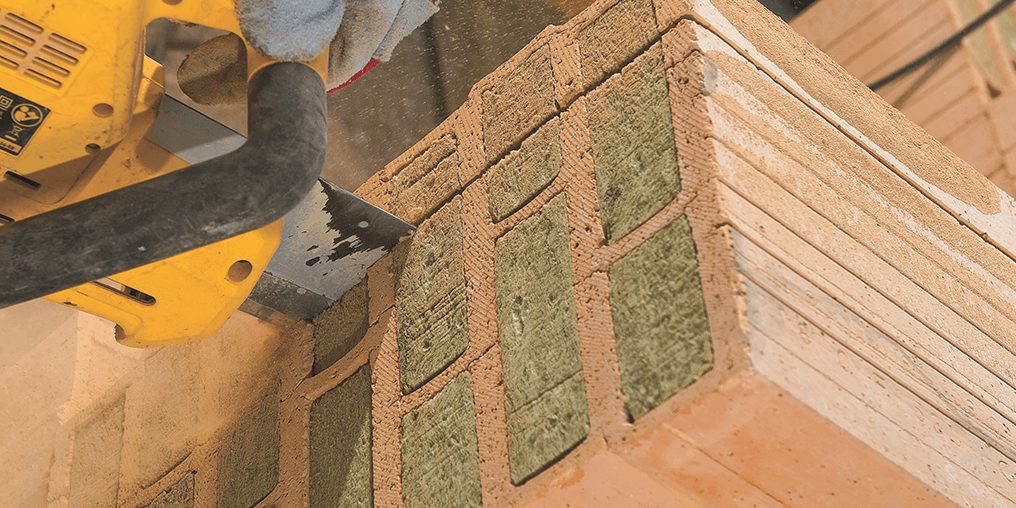

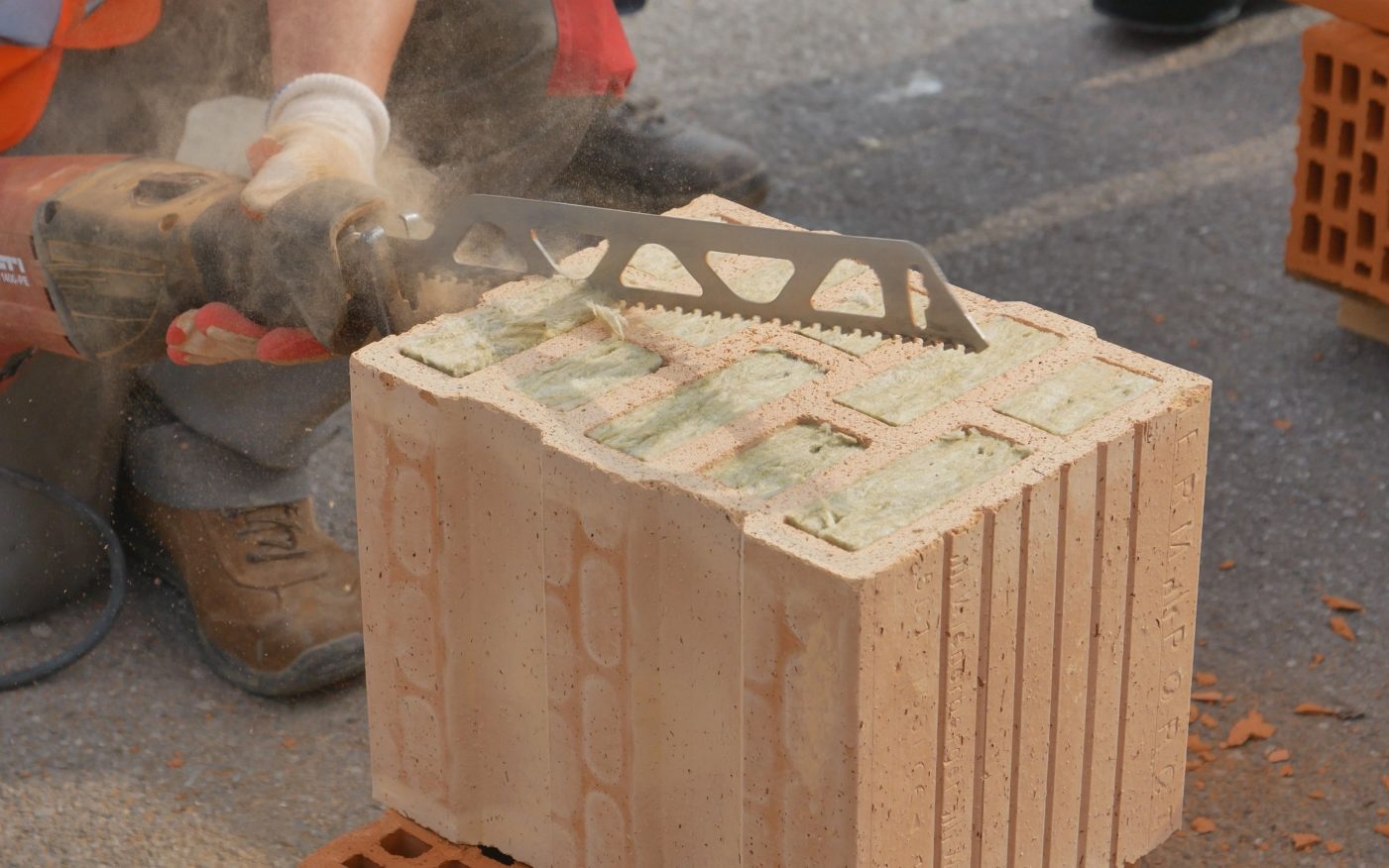

Rezanje opeke

Svako naknadno brušenje ili izrada otvora žljebova u zidovima zgrade koje nije bilo predviđeno projektom, može se izvoditi samo uz pismenu suglasnost projektanta.



Bušenje

Pri bušenju Porotherm IZO Profi opeke primjenjuje se rotacijsko bušenje bez primjene udaraca (čekića). Osim toga, potrebno je koristiti dobro naoštreno svrdlo od tvrdog metala. Što više rebara (stijenki) opeke izbušite, to će se, sukladno odgovarajućoj dužini tiple, bolje rasporediti sile koje djeluju u ziđu.

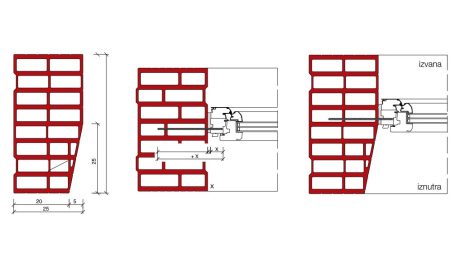

Montaža prozora

Montaža prozora kod Porotherm IZO Profi opeke radi se pomoću vijaka za prozorske okvire sa samoureznim navojem. Treba pripaziti da vijci budu odgovarajuće duljine radi sigurnog pričvršćivanja prozora. Zahtijevana duljina vijaka izračunava se iz širine prozorskog okna na koju se dodaje 190 mm.

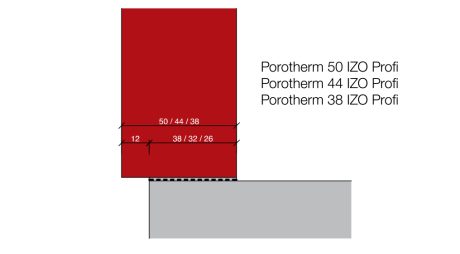

Slobodni prepust kod Porotherm 50, 44 i 38 IZO Profi

Slobodni prepust preko neobrađenog betonskog ruba (odnosno nosive opeke za vanjsko obzidavanje složene uz rub ploče) ograničen je na uobičajenih 12 cm. Postojeći elementi oplate ruba ploče, odnosno vanjski izolacijski elementi ne smiju se uzimati u obzir. Statički treba ispitati i dokazati planirane slobodne prepuste koji se inače određuju projektom.

Tehnika pričvršćivanja

Kod malih zahtjeva, kao na primjer montaže rubnih letvica, držača ručnika, kanala za kablove ili svjetiljke, dovoljno je samo sidrenje u prvom rebru opeke (vanjska stijenka) pomoću odgovarajuće plastične ovojnice - tiple (primjerice Fischer univerzalna tipla UX ili Fischer razuporna tipla SX).

Kod srednjih zahtjeva, kao što su montaže, odnosno ugradnje laganih zidnih ormara ili lakših fasadnih obloga, u pravilu se koriste plastične ovojnice (tiple) za okvire odgovarajuće dužine (na primjer Fischer Univerzalna tipla za okvire FUR) koje omogućuju sidrenje kroz nekoliko vanjskih i unutarnjih rebara (stijenki) opeke.

Kod većih zahtjeva, primjerice montaže tendi, nadstrešnica, WC-a ili većih i težih zidnih ormara za vješanje, koriste se injekcijska sidra odgovarajuće duljine (sidrena šipka + mrežasta sidrena čahura + injekcijski mort) za sigurno sidrenje kroz više rebara (stijenki) opeke. Eventualno, a ovisno o vrsti zahtijeva, potrebne sidrene spojeve za nosive konstrukcije trebaju projektirati i dimenzionirati inženjeri.

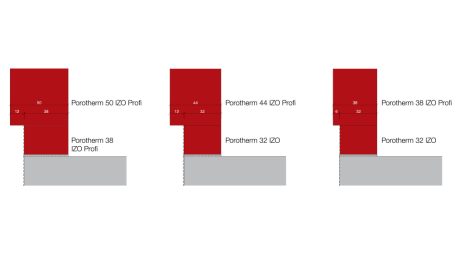

Izvedba prvog reda opekom s temeljnom pločom kod Porotherm 50, 44 i 38 IZO Profi

Za izradu priključka kod monolitnog ziđa (prvi, odnosno, prva dva reda na ploči podruma ili temeljnoj ploči) u pravilu se koristi opeka manje debljine zida, kako bi se lakše izvela vertikalna izolacija objekta kao i izolacija temelja u području prskanja vode. Kod Porotherm 50 IZO Profi opeke, kod prvog reda može se koristiti Porotherm 44 IZO Profi ili Porotherm 38 IZO Profi opeka. Kod prvog reda za Porotherm 44 IZO Profi opeku prikladna je opeka za temelj Porotherm 38 IZO Profi ili Porotherm 32 IZO Profi. Za izradu prvog reda kod opeke Porotherm 38 IZO Profi koristi se Porotherm 32 IZO Profi.

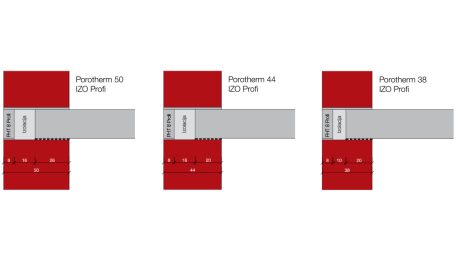

Potporna struktura stropa

Porotherm 50, 44 te 38 IZO Profi

Zahtijevana dubina potporne strukture stropa na zidu iznosi najmanje 20 cm. Kod stropova od opeke sami nosači se poliježu na najmanje 20 cm. Kako bi postigli jedinstvenu podlogu za žbukanje, vanjska opeka slaže se s vanjske strane stropne mreže. Između stropne mreže i vanjske opeke postavlja se odgovarajuća izolacija.

Porotherm 30, 25-38 i 20-40 IZO Profi

Zbog statičkih razloga, kao i zahtijeva u pogledu zvučne izolacije, kod gradnje objekata s Porotherm IZO Profi asortimanom stropna se mreža dovodi što je bliže moguće vanjskom rubu ziđa. Ako se koristi element oplate ruba stropa, odnosno izolacijski element mreže, maksimalna debljina tog elementa ograničena je na 5 cm kod Porotherm 32 IZO Profi te na 3 cm kod Porotherm 25-38 IZO Profi opeke. Kod Porotherm 20-40 IZO Profi opeke, ovi elementi se ne koriste; mreža stropa se betonira do vanjskog ruba ziđa.

Pozor


Pri korištenju stropa sastavljenog od elemenata s dodavanjem betona koji se lijeva na licu mjesta, dubina potpore polugotovog dijela na zidu u pravilu iznosi samo nekoliko centimetara. Zahtijevana dubina potpore gotovog stropa postiže se čvrstim povezivanjem polugotovog dijela s dodanom stropnom mrežom. Potrebno je obratiti pozornost na odgovarajuće stropne podupirače (rubne oplate).

Izvedba kutova

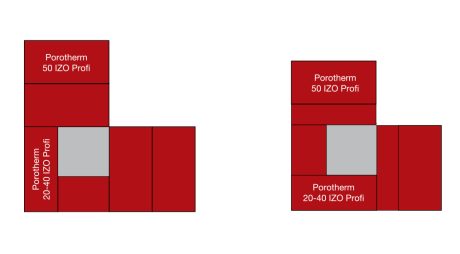

Porotherm 50 IZO Profi

Detalji izvođenja kuteva zidova od Porotherm 50 IZO Profi pomoću Porotherm 20-40 IZO Profi.

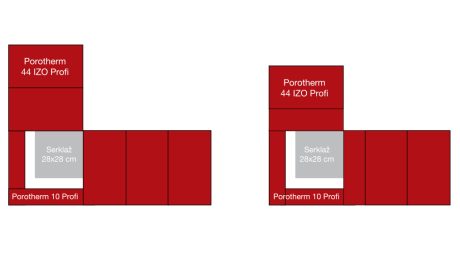

Porotherm 44 IZO Profi

Detalji izvođenja kuteva zidova od Porotherm 44 IZO Profi pomoću Porotherm 10 Profi.

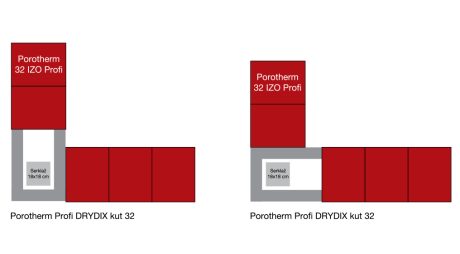

Porotherm 32 IZO Profi

Detalji izvođenja kuteva zidova od Porotherm 32 IZO Profi pomoću Porotherm Profi Dryfix kuta 32.

Porotherm 38 IZO Profi

Izvedba kutova radi se spajanjem cijelih opeka; formatne opeke ili spojni elementi pri tome nisu potrebni.
